BREMSBELÄGE UND SCHEIBEN
ERSETZEN

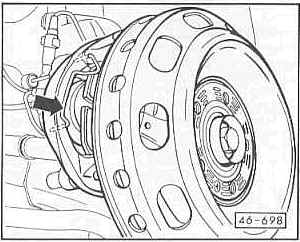

Räder abbauen Weiter zu verwendende Bremsbeläge beim Ausbau kennzeichnen. An gleicher Stelle wieder einbauen, sonst ungleichmässige Bremswirkung Belaghaltefeder aushängen, dazu Feder in Pfeilrichtung drücken. |
|

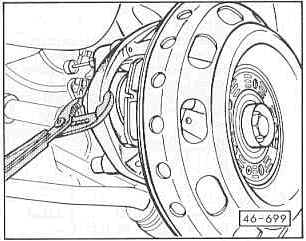

Kolben in Bremssattelgehäuse zurückdrücken, hierzu Bremssattelgehäuse wie gezeigt gegen Bremsscheibe drücken. | |

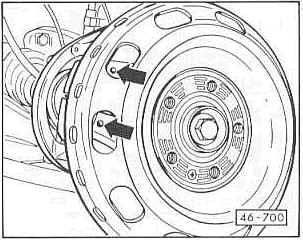

Bremssattelgehäuse bis zum Anschlag in
Pfeilrichtung drücken.
Kolbenseitigen Bremsbelag herausnehmen. |
|

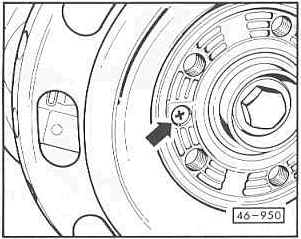

Fixierschraube Bremsscheibe - Radnabe
herausschrauben.
Bremsscheibe nach außen kippen und vom Bremssattel abnehmen. |
|

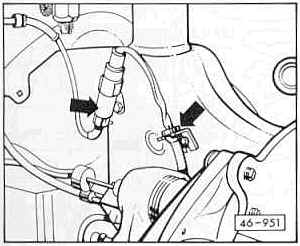

Leitung für
Bremsbelagverschleißanzeige aus Halter ziehen.
Leitungskupplung aus Halter ausklipsen. |
|
Äußeren Bremsbelag aus
Bremssattelgehäuse herausnehmen
Leitung für Bremsbelagverschleissanzeige vom Bremsbelag abziehen HINWEIS: Beschädigte Leitungen können im Bedarfsfall nach Trennen an der Leitungskupplung ersetzt werden. Leitung für Bremsbelagverschleißanzeige auf Bremsbelag aufstecken |
|
Bremsbelag einsetzten. Dabei ist zu beachten daß die Leitung für die Bremsbelagverschleißanzeige nicht an der Radnabe streift und der Bremsbelag mit der Haltefeder hörbar am Bremssattel einrastet. Bremsscheibe einsetzen. Fixierschraube Radnabe - Bremsscheibe einschrauben. Belaghaltefeder einsetzten. Leitung für Bremsbelagverschleißanzeige in die Halter einsetzen. Bremspedal im Stand mehrmals kräftig durchtreten, damit die Bremsbeläge ihrem dem Betriebszustand entsprechenden Sitz einnehmen. |
|
|
