ACHTUNG!
Kompletten Reparatursatz einbauen. Das Prüfen der Bremsen kann auf allen handelsüblichen Bremsprüfstanden und ohne zusätzliche Bedienungshinweise durchgeführt werden

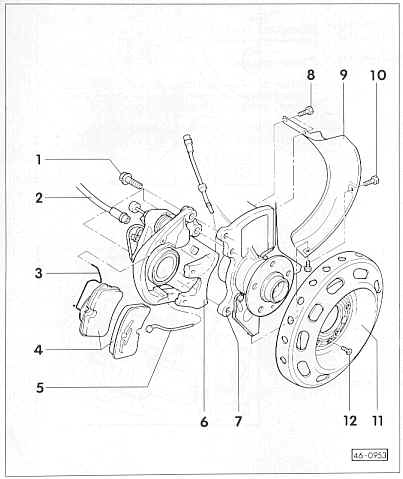

1 Rippschraube 125NM, bei Wiederverwendung Verrippung reinigen
2 Bremsschlauch, bei Ersetzen der Bremsbeläge nicht abschrauben.
3 Belaghaltefeder, immer ersetzten
4 Bremsbeläge, mit Bremsbelagverschleißanzeige bei entsprechendem Belagverschleiß leuchtet im Kombiinstrument eine Kontrolllampe auf
5 Leitung für Bremsbelagverschleißanzeige, im Bedarfsfall ersetzen.
6 Bremssattel, Instandsetzung nicht vorgesehen, im Bedarfsfall komplett ersetzen.
7 Radlagergehäuse
8 Sechskantschraube 5 NM
9 Abdeckblech
10 Sechskantschraube 10NM
11 Bremsscheibe, Achsweise ersetzen, Bremsscheibendurchmesser 310/312mm, Bremsscheibendicke: 25mm
12 Fixierschraube
